Condutor de Proteção - PE (Condutor Terra)

Dentro de todos os aparelhos
elétricos existem elétrons que
querem “fugir” do interior
dos condutores. Como o corpo
humano é capaz de conduzir
eletricidade, se uma pessoa encostar
nesses equipamentos, ela estará
sujeita a levar um choque,
que nada mais é do que a
sensação desagradável
provocada pela passagem
dos elétrons pelo corpo.
É preciso lembrar que
correntes elétricas de
apenas 0,05 ampère já podem
provocar graves danos ao organismo !

Sendo assim, como podemos fazer para evitar
os choques elétricos ?

O conceito básico da proteção contra
choques é o de que os elétrons devem
ser “desviados” da pessoa.
Sabendo-se que um condutor de cobre é
um milhão de vezes melhor condutor do
que o corpo humano, fica evidente que,
se oferecermos aos elétrons dois
caminhos para eles circularem,
sendo um o corpo e o outro um
condutor, a enorme maioria deles
irá circular pelo último,
minimizando os efeitos do
choque na pessoa. Esse condutor
pelo qual irão circular os
elétrons que “escapam” dos
aparelhos é chamado de condutor terra.

Como a função do condutor terra é “recolher” elétrons
“fugitivos”, nada tendo a ver com o funcionamento
ropriamente dito do aparelho, muitas vezes as pessoas
esquecem de sua importância para a segurança.
É como em um automóvel: é possível fazê-lo funcionar
e nos transportar até o local desejado, sem o uso do
cinto de segurança. No entanto, é sabido que os riscos
relativos à segurança em caso de acidente aumentam
em muito sem o seu uso.

Como Instalar o Condutor Terra:

A figura abaixo indica a maneira mais simples
de instalação em uma residência.
Observe que a seção do condutor terra deve estar
onforme a tabela da página 105. Pode-se utilizar u
único condutor terra por eletroduto, interligando
vários aparelhos e tomadas. Por norma, a cor do
condutor terra é obrigatoriamente verde/amarela
ou somente verde.

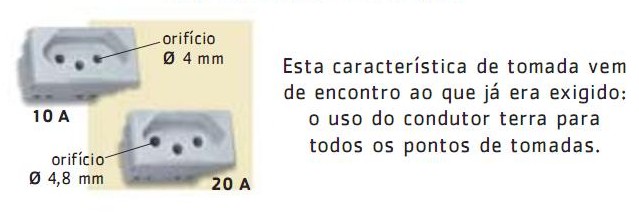

Os Aparelhos e as Tomadas
Visando uma maior segurança das instalações elétricas
e melhor padronização das tomadas de uso doméstico,
o mercado brasileiro em breve estará padronizando
a aplicação de dois modelos de tomadas,
conforme figuras abaixo. Um para tomada até 10A e
outro para tomada até 20A. Conforme NBR 14136
(Plugues e tomadas para plugues e tomadas para uso
doméstico e análogo até 20A/250V em corrente alternada).
Fique atento às mudanças.
Como uma instalação deve estar preparada para receber
qualquer tipo de aparelho elétrico, conclui-se que,
conforme prescreve a norma brasileira de
instalações elétricas NBR 5410:2004,
todos os circuitos de
iluminação, pontos de
tomadas de uso
geral e também
os que servem a
aparelhos específicos
(como chuveiros,
ar condicionados,
microondas, lava
roupas, etc.)
devem possuir
o condutor terra.
